Береговой информационный знак - Соблюдай надводный габарит
18 января 2024
Места пересечения воздушных линий электропередач ВЛ с судоходными и сплавными реками, озерами, водохранилищами и каналами должны быть обозначены на берегах сигнальными знаками в соответствии с правилами плавания по внутренним водным путям.
Знаки «Соблюдай надводный габарит» устанавливаются по одному на каждом берегу на расстоянии 100 м выше или ниже (по течению) оси воздушного перехода. При ширине реки до 100 м щиты знаков устанавливаются непосредственно на опоре ВЛ на высоте не менее 5 м.Предупреждающие навигационные знаки устанавливают владельцы ВЛ. Размеры знака, цвет и режим горения огней должны соответствовать государственным стандартам.
*Правила устройства электроустановок - 2.5.272

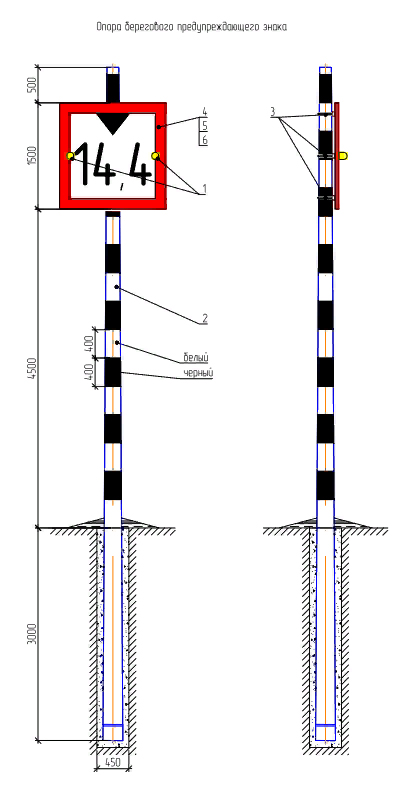

1. Фонарь светодиодный 2 шт
2. Стойка опора 7500 мм, 108 диаметр, толщина стенки 3,5 мм
3. Хомут оцинкованный 108 мм - 3 шт
4. Знак 2.4 Соблюдать надводный габарит!
5. Разметка согласно сетке
6. Знак береговой информационный предупреждающий «Соблюдать надводный габарит!» выполняется в соответствии с ГОСТ 26600-98 «Знаки навигационные внутренних судоходных путей».
7. Согласно ГОСТ 26600-98 знак оборудуется двумя точечными навигационными огнями постоянного горения желтого цвета, расположенными по горизонтали по обеим сторонам числа, указывающего габарит.
Для обозначения надводных и мостовых переходов
Цифра показывает минимальную проходную высоту надводного перехода, высоту подмостового судоходного габарита судоходного пролета моста от расчетного высокого судоходного уровня воды или максимального судоходного уровня воды (м).
Минимальная проходная высота надводного перехода - величина, равная разности значений высоты перехода и установленного запаса, которую определяют исходя из условий максимального провеса проводов и максимального судоходного уровня воды.
8. Знаки устанавливают владельцы сооружений по согласованию с органами, регулирующими судоходство.
9. На мосту знаки устанавливают на опоре или на пролетном строении, при этом допускается применять знаки без огней. Знаки ограничения габарита (дополнительная вертикальная разметка безопасности) должны соответствовать требованиям стандарта.
